一昔前だと単純な斜め線とか円をバックに置きたいときは画像で作ってましたが、最近ではわりとSVGを使うことが多いようです。
SVGの良いところはベクターなので画面全体に配置しても荒くなったりしないとか、コードで作成できるので後々アニメーションなどもできたりします。
ここでは単純な図形ですが画面全体に表示する方法をご紹介します。

準備

まずはSVGをHTML内に記述する方法です。

HTML

<div id="wrap">
    <div class="description">
        ここにコンテンツが入ります。
    </div>
    <svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" viewBox="0 0 100 100" preserveAspectRatio="none" id="svg-bg">
        ここにSVGを入れます。
    </svg>
</div>


CSSです。
「#wrap」に「relative」、「#svg-bg」に「absolute」を指定すればSVGを背景画像のように扱えます。

CSS

html, body, #wrap {
    height: 100%;
}
#wrap {
    position: relative;
}
#svg-bg {
    position: absolute;
    width: 100%;
    height: 100%;
    top: 0;
    left: 0;
    z-index: -1;
}

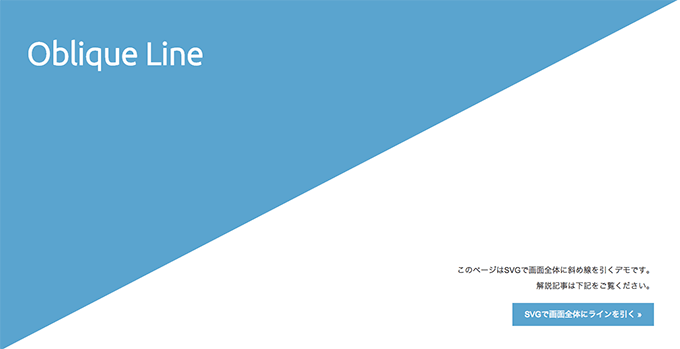

画面全体に斜め線を引く

最初はSVGのPath機能を使用して画面全体に線を描いてみます。

SVGの部分に下記を記述します。

HTML

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" viewBox="0 0 100 100" preserveAspectRatio="none" id="svg-bg">
<path d="M0,0 v100 l100,-100 Z" fill="#5ba4cf" />
<!--<path d="M0,0 L100,0 0,100 Z" fill="#5ba4cf" />-->
</svg>

svgのviewBoxに100を指定すると、pathの100が100%表示になります。
CSSも100%指定しているので全画面で表示されます。

斜め線の部分はpathで表示しています。
pathの単純な例を見てみましょう。

M0,0 L100,0 0,100 Z

これは0,0地点から開始(M)して、座標100,0から0,100を通り(L)閉じる（Z）という記述になります。
絶対値で指定する方法です。
他にも相対座標で指定する方法があります。上記を相対座標で指定する場合下記のようになります。

M0,0 v100 l100,-100 Z

これは0,0から開始して右に100(v)まで線を引き、最後に100,-100(l)に移動して閉じる（Z）となります。
相対で指定する場合小文字になります。

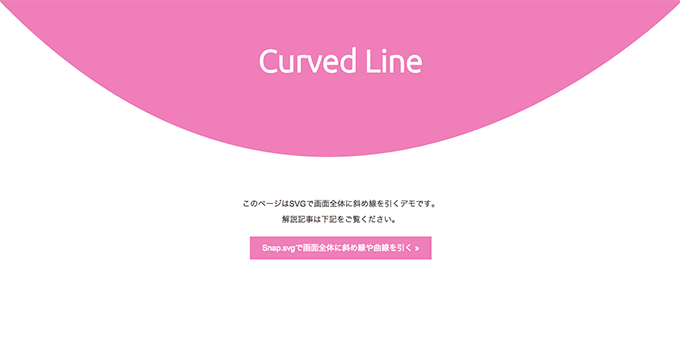

画面全体に曲線を描く

円のような曲線です。
曲線の描き方はいくつかありますが、ここではQを使ってます。

HTML

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" viewBox="0 0 100 100" preserveAspectRatio="none" id="svg-bg">
<path d="M0,0 q50,80 100,0 Z" fill="#ef7eb8" />
</svg>

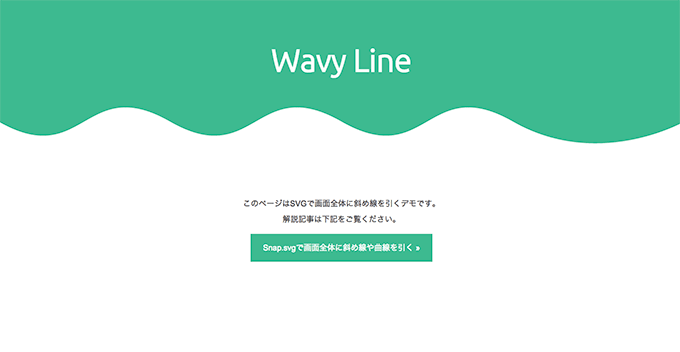

画面全体に波線を引く

先ほど使用したqの後にtでポイントを追加していけば波線のようになりますね。

HTML

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" version="1.1" viewBox="0 0 100 100" preserveAspectRatio="none" id="svg-bg">
<path d="M0,0 v50 q10,10 20,0 t20,0 t20,0 t20,0 t20,0 v-50 Z" fill="#3eba90"></path>
</svg>

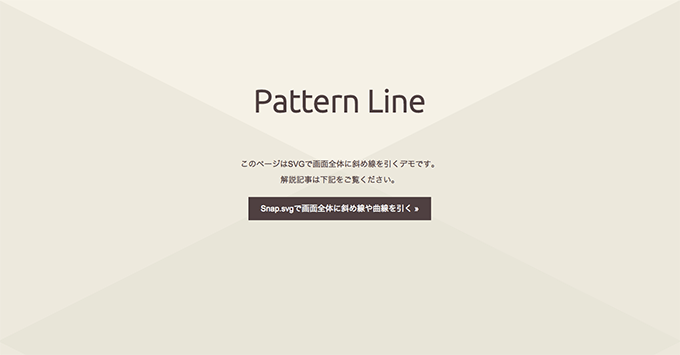

パターン（模様を並べる）

今までは一画面に納めてましたが、一画面に収まらない縦長のページで模様をリピートして描画したい場合があります。
patternの中に記述することで、その中の図形をリピートして使うことができます。

HTML

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" preserveAspectRatio="none" viewBox="0 0 100 100" id="svg-bg">
    <defs>
        <pattern x="0" y="0" width="100" height="50" patternUnits="userSpaceOnUse" id="pattern" viewBox="0 0 100 50">
        <g>
            <path d="M0,0 L100,25 L0,50 Z" fill="#e2ded0" style="opacity: 0.4;"></path>
            <path d="M100,0 L0,25 L100,50Z" fill="#e2ded0" style="opacity: 0.5;"></path>
        </g>
        </pattern>
    </defs>
    <rect x="0" y="0" width="100%" height="100%" fill="url('#pattern')"></rect>
</svg>

今回は縦50に設定しているので1回だけリピートされます。
コンテンツの量で変動はしないので、あまり良いサンプルではないですね。
この辺りはJSとかで動的に書き換えるしかないのかな、、、

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" viewBox="0 0 100 100" preserveAspectRatio="none">
<path d="M0,0 v100 l100,-100 Z" fill="#5ba4cf" />
</svg>

#wrap {
    background: url('bg.svg');
}
